Токтогульская ГЭС (Кыргызстан)

Токтогульская ГЭС — гидроэлектростанция на реке Нарын, у г. Кара-Куль в Джалал-Абадской области в Киргизии. Входит в Нарын-Сырдарьинский каскад ГЭС, являясь его второй и наиболее мощной ступенью. Крупнейшая электростанция Киргизии, эксплуатируется ОАО «Электрические станции», входит в филиал «Каскад Токтогульских ГЭС». Отличается необычными конструктивными решениями, такими как гравитационная бетонная плотина, выгнутая в сторону нижнего бьефа, и машинный зал с двухрядным расположением гидроагрегатов.

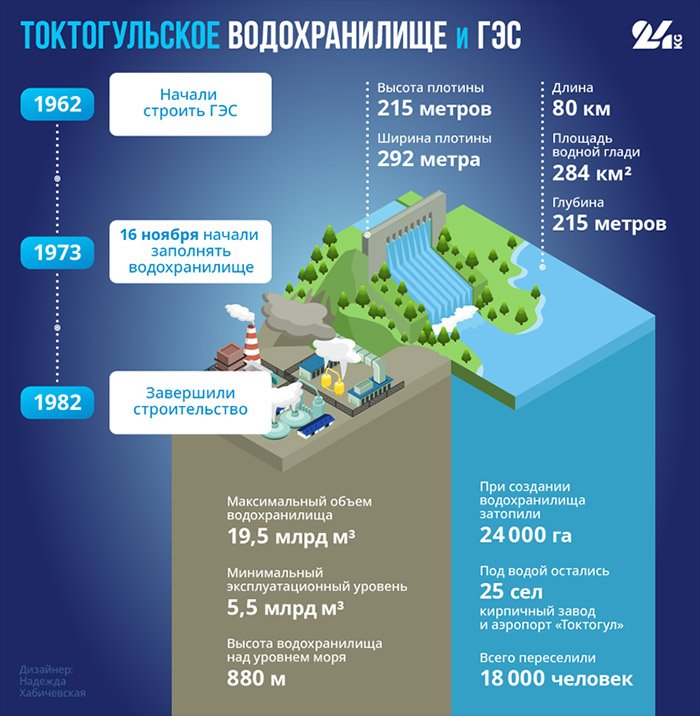

Токтогульская ГЭС является высоконапорной плотинной гидроэлектростанцией с приплотинным зданием ГЭС. Установленная мощность электростанции — 1200 МВт, проектная среднегодовая выработка электроэнергии — 4400 млн кВт·ч. Сооружения гидроузла расположены в узком горном ущелье и включают в себя:

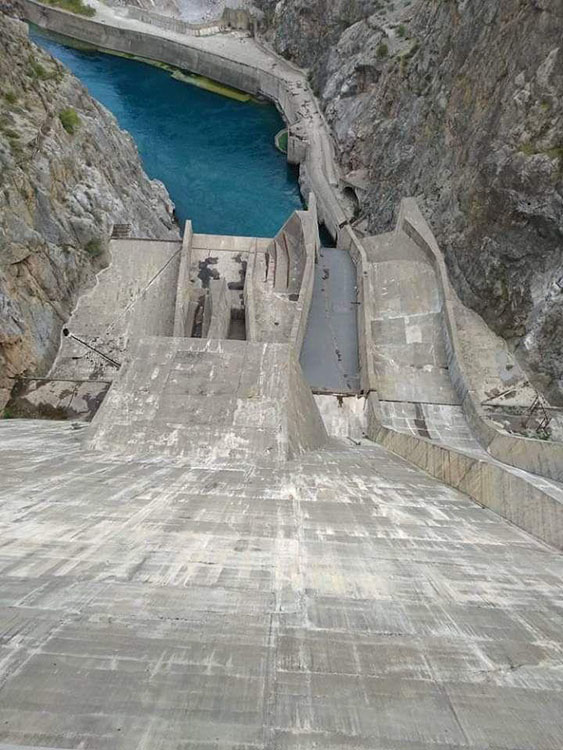

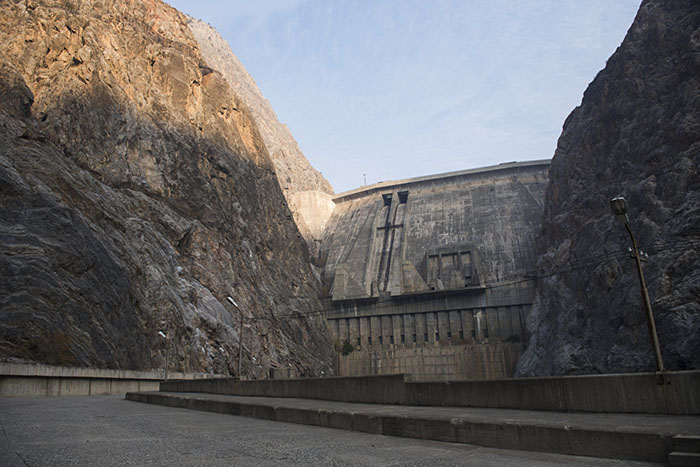

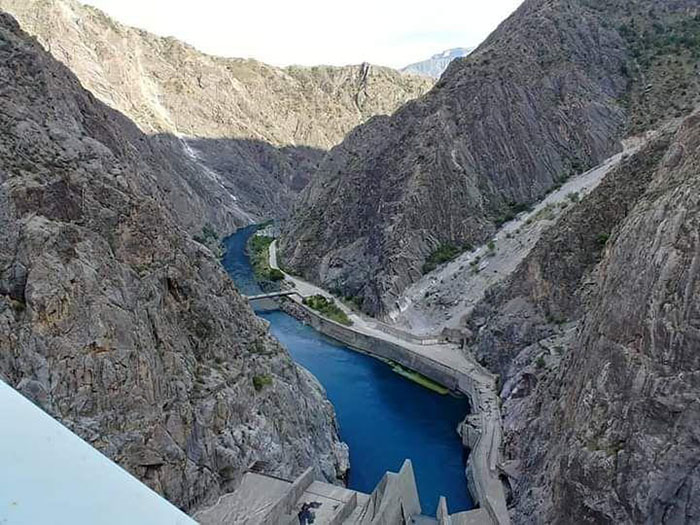

  • гравитационную бетонную плотину длиной 292,5 м и максимальной высотой 215 м. Плотина имеет оригинальную конструкцию, обусловленную сложным геологическим строением створа гидроузла — в нижней части плотины блоки бетонирования вытянуты в сторону верхнего бьефа, а в верхней — расходятся веером, образуя своеобразную обратную арку. Эти решения обеспечивают снятие части нагрузки с берегов и повышение устойчивости плотины против опрокидывания. Плотина оборудована двумя водосбросами, поверхностным и глубинным. Поверхностный водосброс расположен в правобережной части плотины, имеет с два отверстия пролётом по 10 м, его пропускная способность при НПУ составляет 1160 м3/с. Глубинный водосброс расположен в центральной части плотины, его водоприемник располагается под водоприёмником турбинных водоводов, а концевая часть (лоток-трамплин) находится над зданием ГЭС. Водосброс состоит из двух отверстий размером 5 x 6 м, его пропускная способность при НПУ составляет 2340 м3/с. Также на плотине размещены водоприёмники турбинных водоводов, а также сами турбинные водоводы диаметром по 7 м, пролегающие теле плотины;
  • два тоннельных водосброса строительного периода (левобережный и правобережный), выведенных из эксплуатации;
  • здание ГЭС с двухрядным расположением гидроагрегатов, непосредственно примыкающее к плотине.

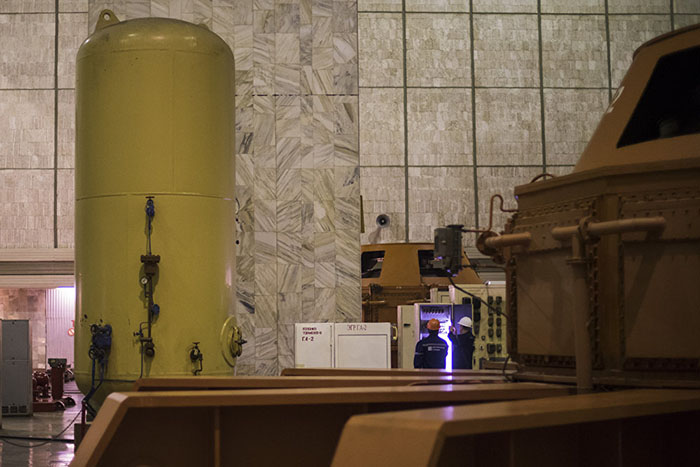

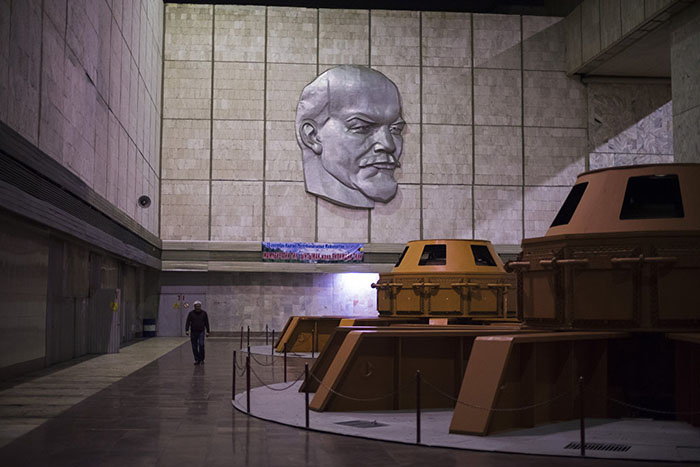

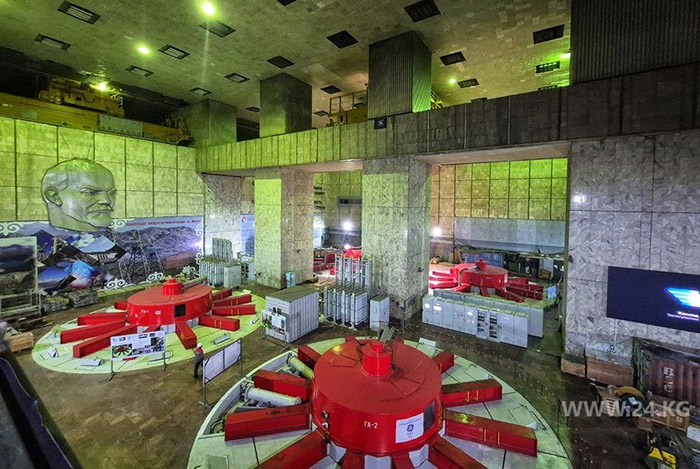

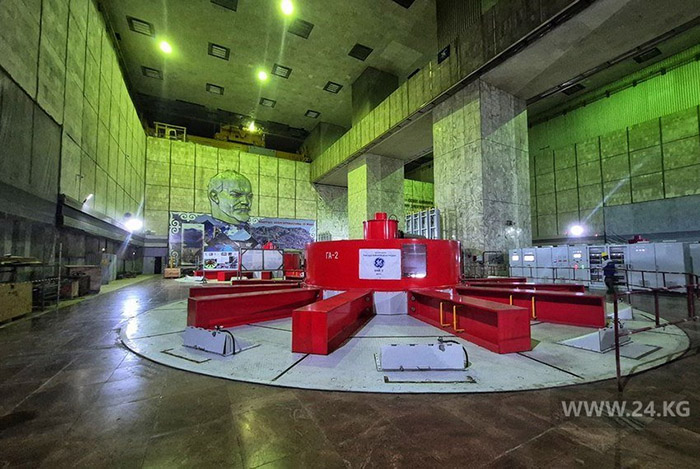

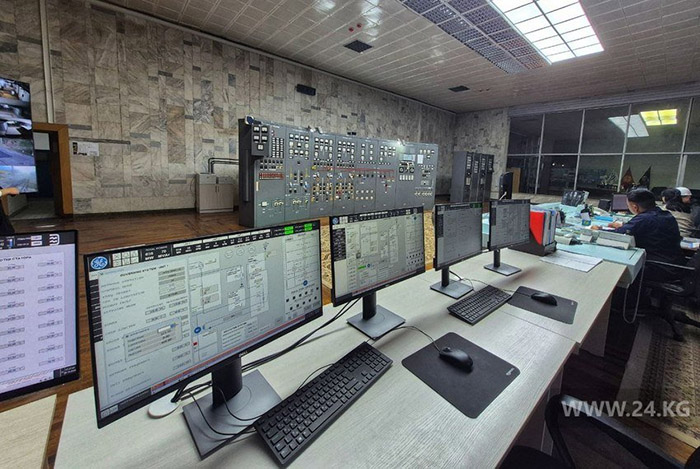

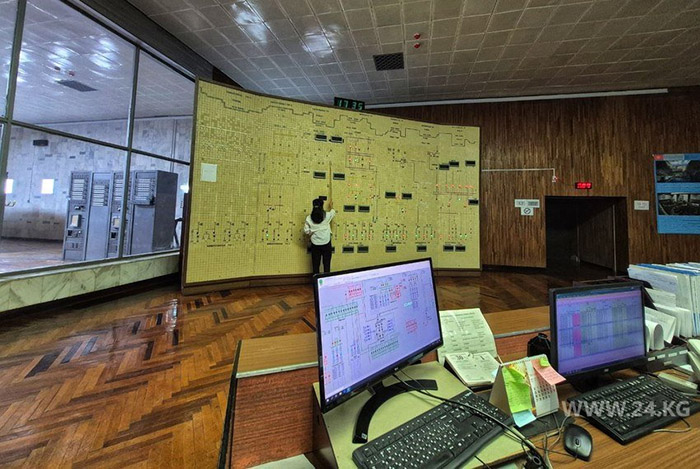

В здании ГЭС установлены четыре вертикальных гидроагрегата мощностью по 300 МВт, с радиально-осевыми турбинами 170/805-В-535, работающими при расчётном напоре 140 м. Гидротурбины изготовлены Ленинградским металлическим заводом. Турбины приводят в действие гидрогенераторы СВ-1100/250-36УЧ, изготовленные предприятием «Элсиб». Электроэнергия с генераторов на напряжении 15,75 кВ подается на четыре трёхфазных силовых трансформатора SSP-425000/500 мощностью по 425 МВА, а с них через открытое распределительное устройство (ОРУ) 500 кВ — в энергосистему по двум линиям электропередачи.

Напорные сооружения ГЭС образуют крупное Токтогульское водохранилище площадью 284,3 км2, его полная и полезная ёмкость водохранилища составляет 19,5 и 14 км3 соответственно, что позволяет производить многолетнее регулирование стока, отметка нормального подпорного уровня водохранилища составляет 900 м.

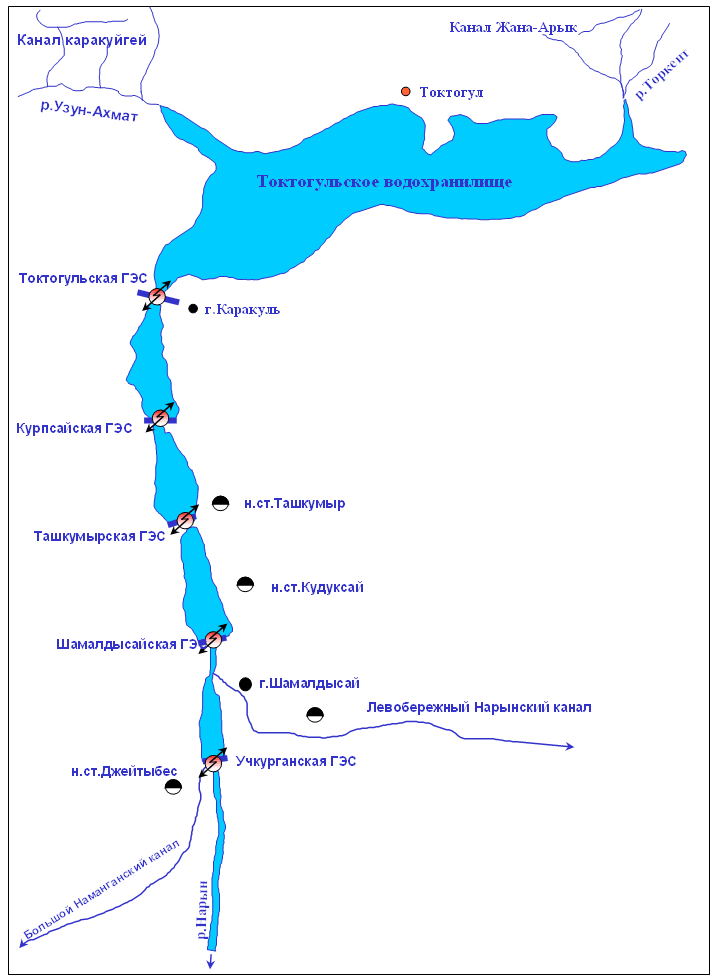

Вместе с Курпсайской, Таш-Кумырской, Шамалды-Сайской и Уч-Курганской ГЭС составляет Нижне-Нарынский каскад.
