Водохозяйственная инфраструктура

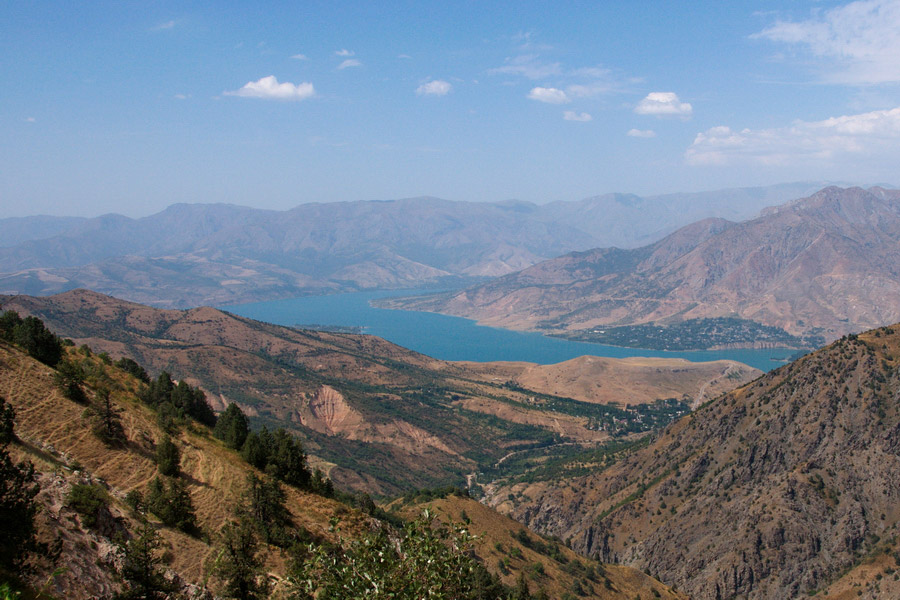

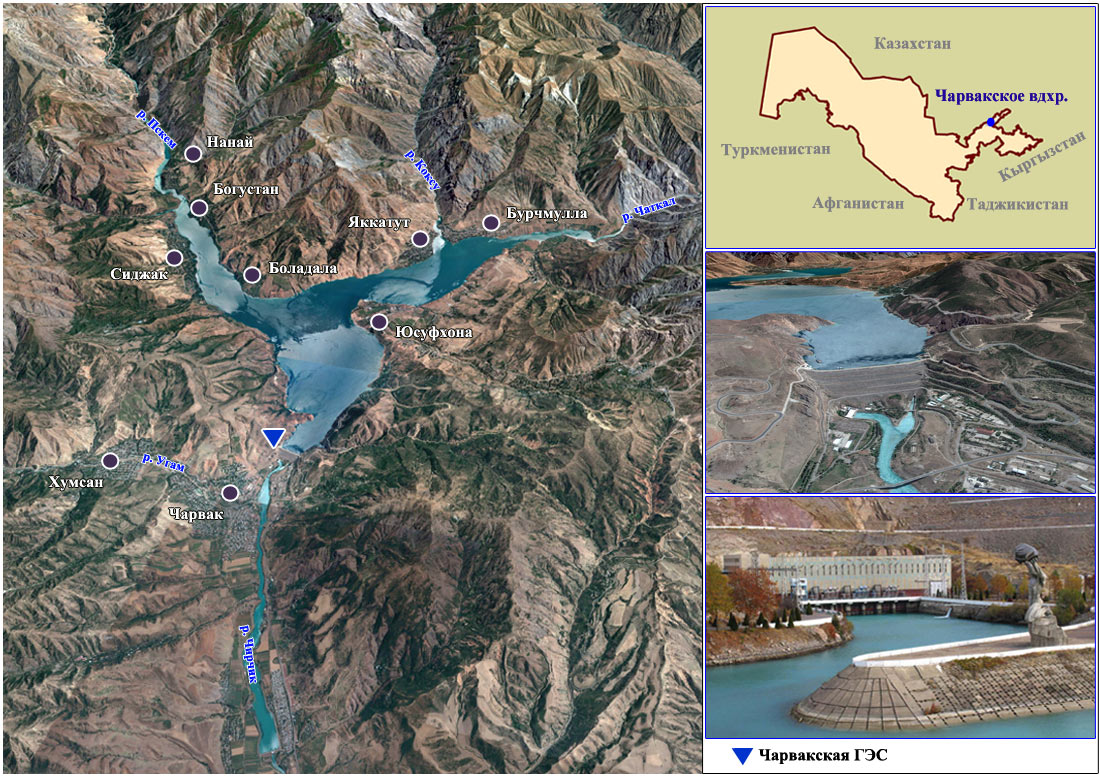

Чарвакское водохранилище расположено в Бостанлыкском районе Ташкентской области Узбекистана, на севере области. Оно находится на реке Чирчик несколько ниже по течению места слияния рек Пскем и Чаткал между отрогами Угамского и Чаткальского хребтов западного Тянь-Шаня. Высота над уровнем моря — 1620 м.

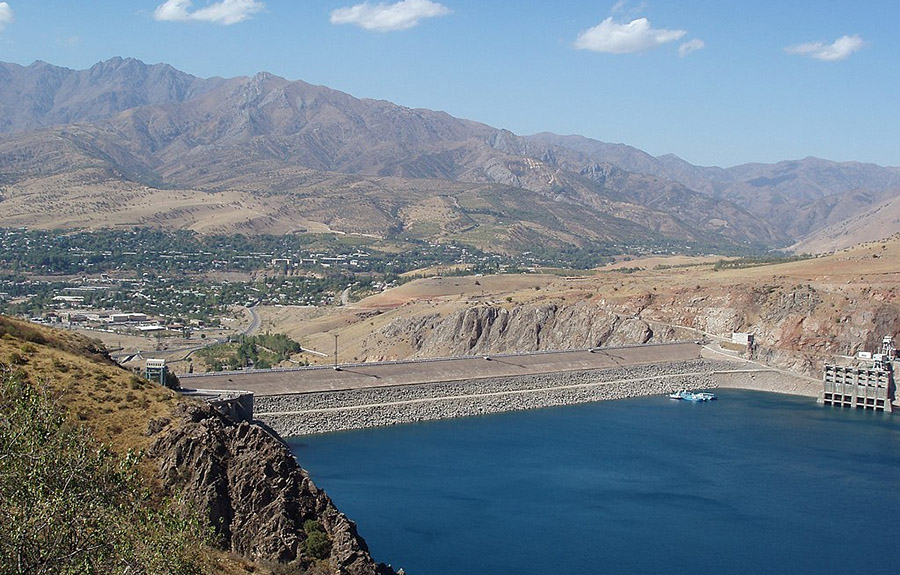

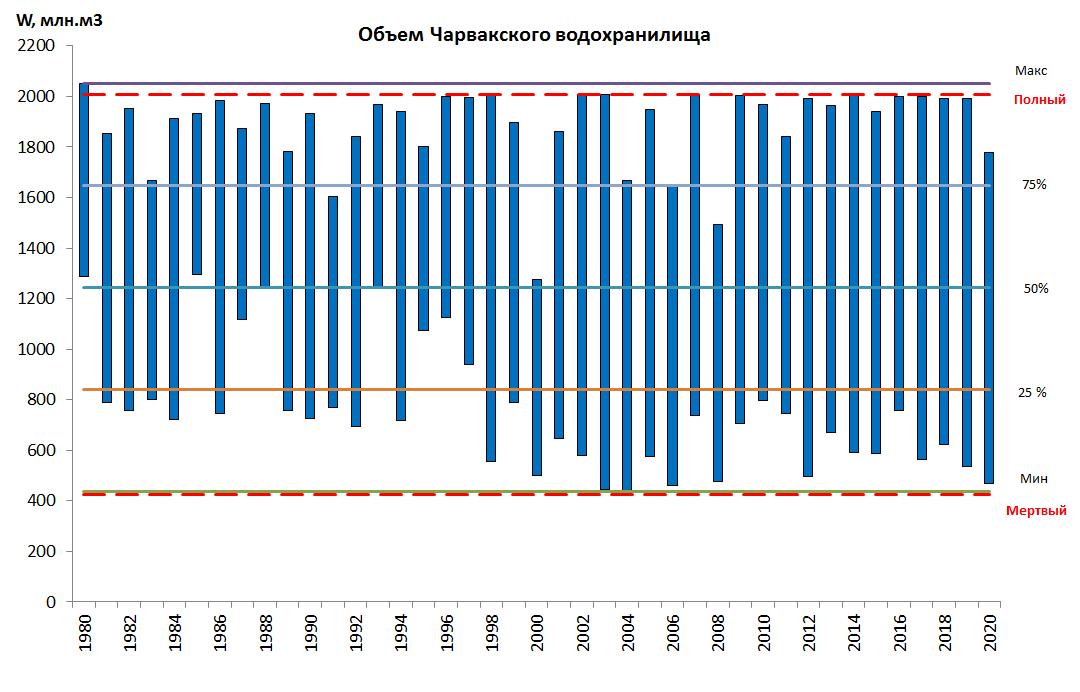

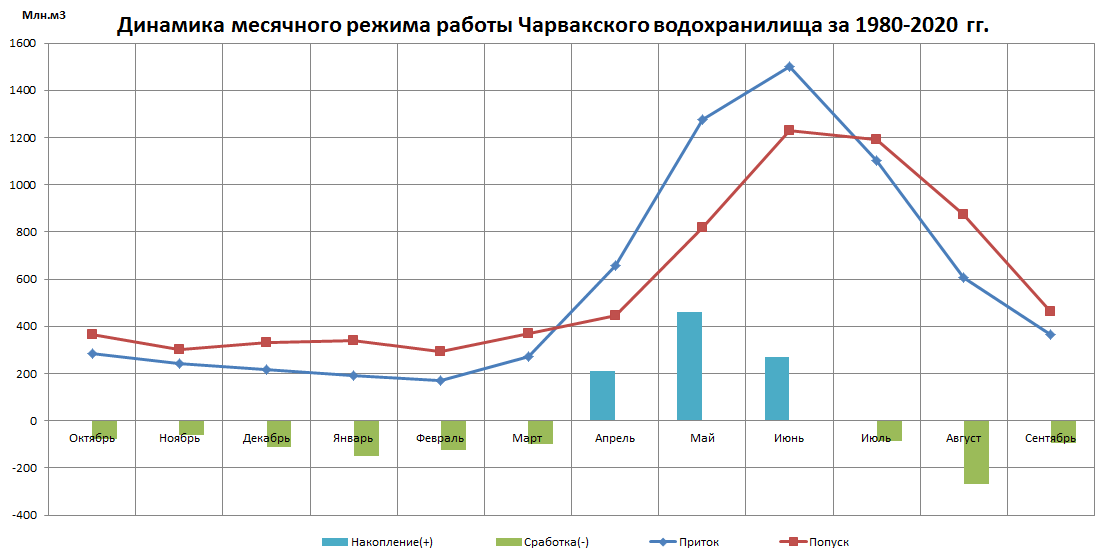

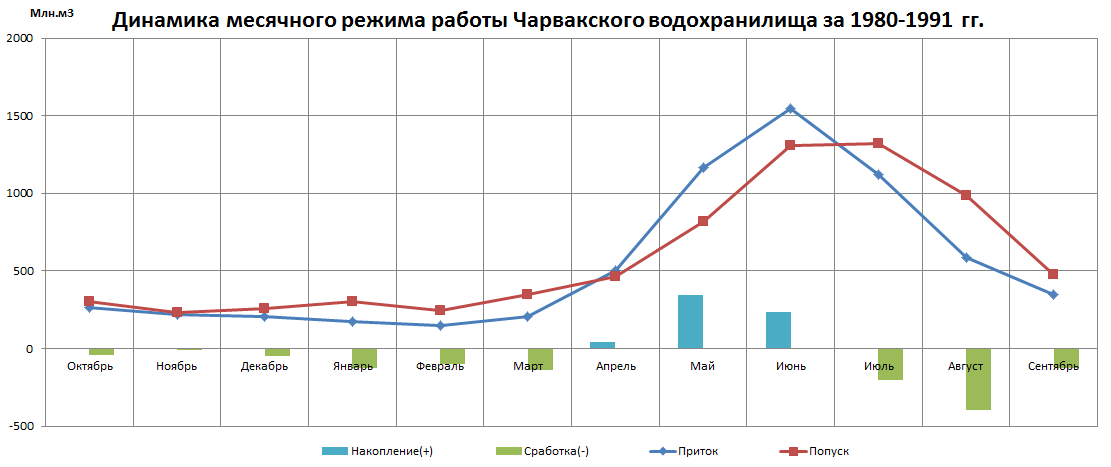

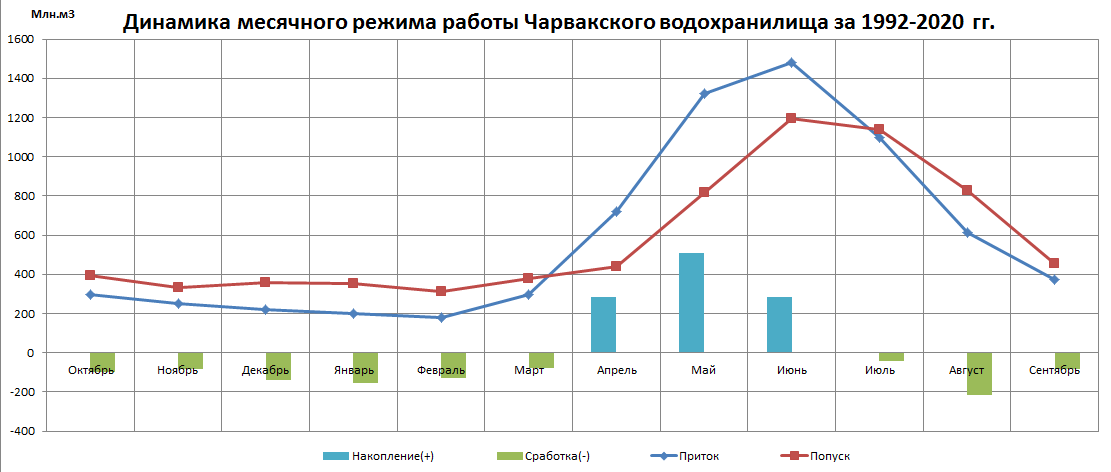

Водохранилище образовано каменно-насыпной плотиной высотой 168 метров Чарвакской ГЭС. Полная ёмкость водохранилища 2006 млн.м³, полезная ёмкость 1580 млн.м³, площадь зеркала 40,1 км², протяжённость береговой линии около 95 километров, также глубина в среднем — 36 метров, а максимальная примерно 120-148 м. Площадь водосборного бассейна — 3200 км². Уровень водохранилища значительно понижается в летний период времени, так как его вода используется для задач ирригации и поливного земледелия в долине Чирчика.

Чарвакская ГЭС (ГЭС-6) — гидроэлектростанция на реке Чирчик на севере Ташкентской области Узбекистана, вблизи посёлка Чарвак. Крупнейшая гидроэлектростанция Узбекистана. Строительство ГЭС было начато в 1963 году, закончено в 1972 году. Собственник станции — АО «Узбекгидроэнерго».

Мощность ГЭС составляет 666 МВт, среднегодовая выработка — 2,165 млрд кВт ч. В здании ГЭС установлено 4 гидроагрегата, 3 из которых имеют мощность 168 МВт, и один — 162 МВт. Гидроагрегаты оборудованы радиально-осевыми турбинами и предтурбинными дисковыми затворами диаметром 5 м, работающих при расчётном напоре 148 м. Диаметр рабочих колёс гидротурбин — 4,4 м, частота вращения — 187,5 об/мин. Изначально, мощность каждого гидроагрегата составляла 150 МВт, после реконструкции их мощность была увеличена. Производитель турбин — Ленинградский металлический завод, генераторов — Электросила, оба предприятия в настоящее время входят в концерн «Силовые машины». Выдача электроэнергии с генераторов производится через силовые трансформаторы ТДЦ-200000/220 на открытое распределительное устройство (ОРУ) напряжением 220 кВ и далее в энергосистему.

Состав сооружений ГЭС:

• Каменно-набросная плотина максимальной высотой 168 метров с центральным противофильтрационным ядром из суглинка, песчано-гравелистыми фильтрами и упорными призмами из горной массы. Объём насыпи 18,8 млн.м³. Среднее заложение верхового и низового откосов — 1:2. Общая длина напорного фронта — 770 м.

• В основании ядра плотины расположена цементационная галерея сечением 3,8×4,0 м, из которой выполнены укрепительная цементация на глубину 10-12 м и двухрядная цементационная завеса глубиной от 40 до 100 м. Галерея также выполняет функции зуба сопряжения ядра со скалой основания.

• Водосброс второго яруса, состоит из оголовка, шахты ремонтных затворов, туннеля диаметром 9 м, помещения ремонтных затворов и отводящей открытой трубы.

• Катастрофический поверхностный водосброс шахтного типа. Длина водосливного фронта водосброса 56 м. За порогом оголовка размещена входная воронка, переходящая в вертикальную шахту диаметром 11 м, высотой 134 м. С отводящим туннелем шахта сопрягается криволинейным коленом круглого сечения диаметром 10 м. Водосброс подключен в концевую часть строительного туннеля первого яруса диаметром 11 м (со стороны верхнего бьефа туннель закрыт железобетонной пробкой). Пропускная способность водосброса — 1200 м³/с.

• Водозаборное сооружение, оборудованное сороудерживающими решетками, ремонтными и аварийно-ремонтными затворами.

• Два подводящих тоннеля диаметром по 9 м и длиной 770 и 852 м соответственно, проходят в двух уровнях. Заканчиваются металлическими развилками на два гидроагрегата каждая.

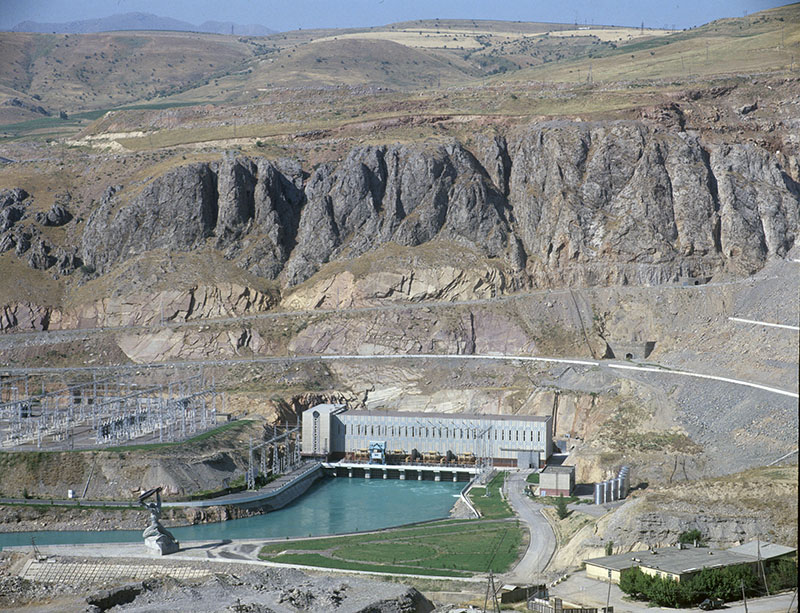

• Здание ГЭС приплотинного закрытого типа, расположено у низовой грани плотины. Размеры здания в плане 102×26,4 м, максимальная высота 44,8 м. В подводном массиве единым блоком размещены четыре гидроагрегата, спиральные камеры, отсасывающие трубы, турбинные помещения и помещения насосных.

• Отводящий канал.

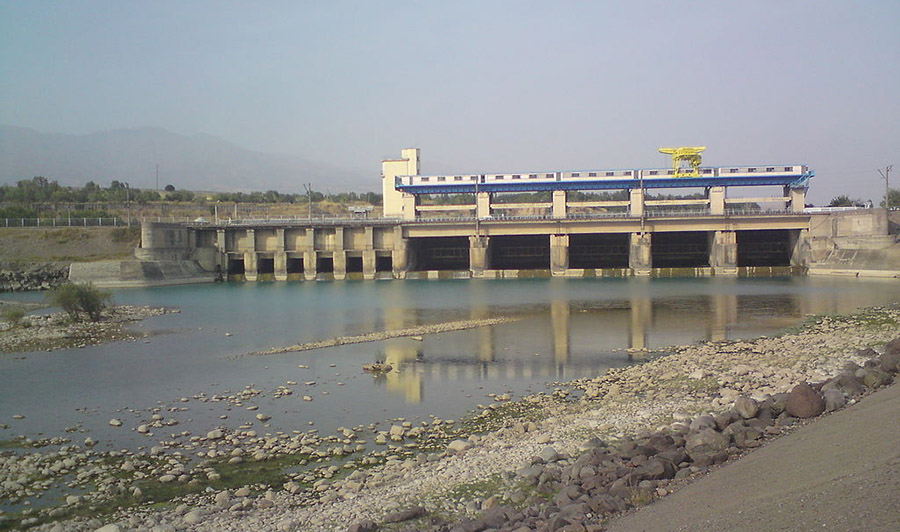

Газалкентский гидроузел — гидротехническое сооружение межгосударственного значения, плотинный водозаборный гидроузел на реке Чирчик у въезда в город Газалкент Ташкентской области.

Плотина гидроузла имеет длину 544 метра и состоит из двух частей, расположенных под углом 110° друг к другу.

От Газалкентского гидроузла вправо отходят Деривационный канал Чирчикских ГЭС (Верхний деривационный канал), расход воды в котором составляет 260 м³/с (по этому пути вода далее поступает в канал Бозсу) и Большой Келесский магистральный канал (расход — около 35 м³/с). С левой стороны от Чирчика берёт начало Паркентский канал с расходом воды до 51-57 м³/с. Длина канала составляет 27 км.

Напор воды при поступлении в Верхний деривационный канал составляет 7 м. Вода проходит 6 камер-отстойников размером 125,8×130 м, в которых задерживается аллювий.

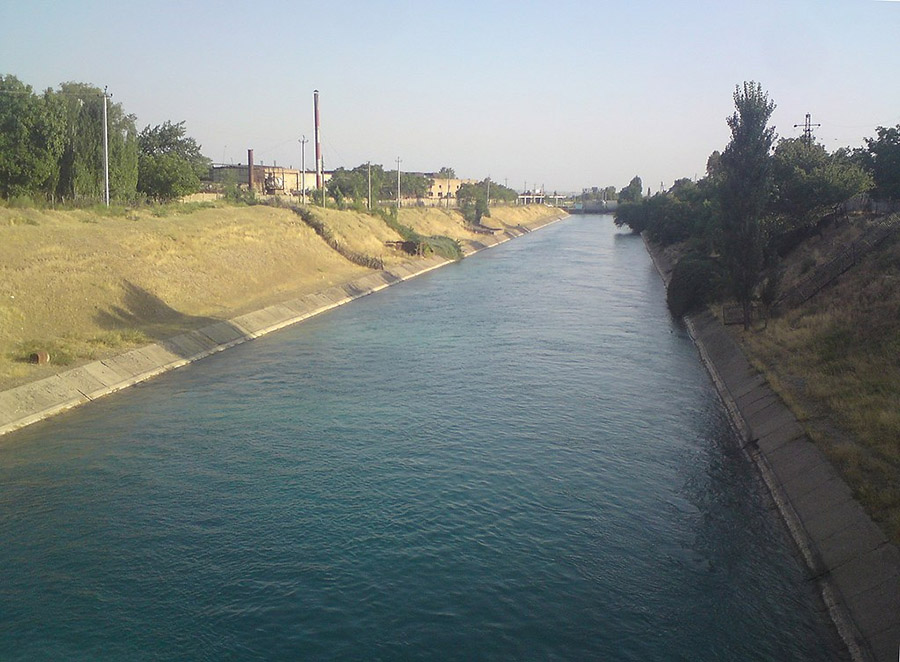

Деривационный канал Чирчикских ГЭС входит в состав Чирчик-Бозсуйского водного пути, протекая на правом берегу реки Чирчик по территории Бостанлыкского района и города Чирчика в Ташкентской области. Встречается также наименование канал Биях Деривационный.

В составе водного пути выделяются участки: Верхний Деривационный канал (9,43 км) — от Газалкентского гидроузла до Таваксайской ГЭС, Средний Деривационный канал (7 км) — от Таваксайской ГЭС до Чирчикской ГЭС имени Логинова, Нижний Деривационный канал (7,22 км) — от Чирчикской ГЭС до ГЭС Аккавак-1.

Из Нижнего Деривационного канала отходит водосброс в Чирчик, после чего расход воды снижается до 110 м³/с.

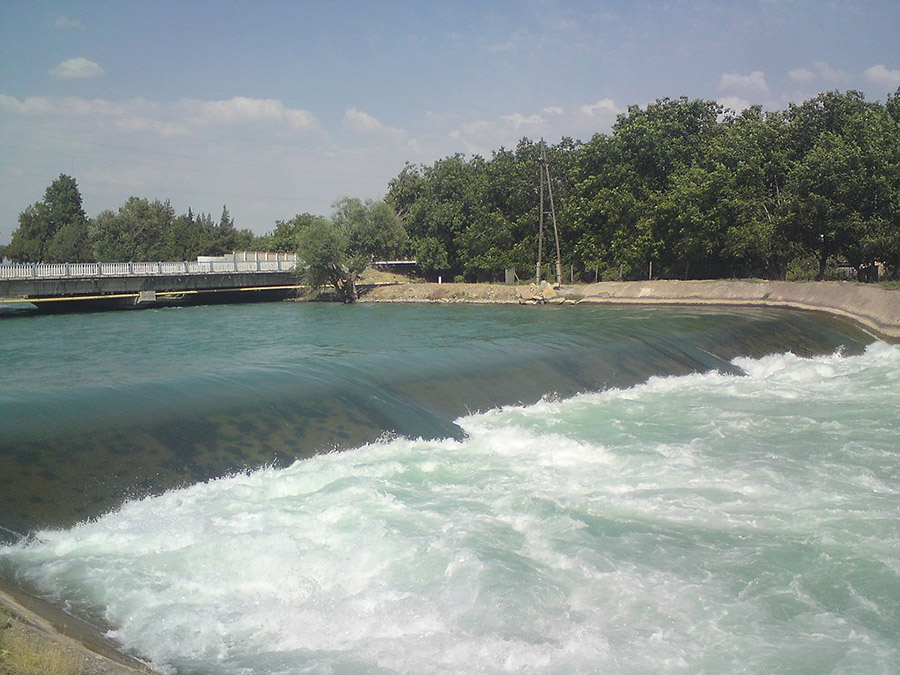

Левобережный Карасу берет начало на Верхнечирчикском гидроузле (ранее — Троицкой плотине), расположенном на реке Чирчик у южной границы одноимённого города. Регулирование водозабора осуществляется в автоматизированном режиме посредством плотины с 10 затворами. Пропускная способность его головного сооружения — 160-180 м³/с.

На гидроузле Шамалак впадает в реку Ахангаран.

Левобережный Карасу является одним из важнейших ирригационных каналов Ташкентской области. Его водами орошаются 165 тыс. га земель в Юкарычирчикском, Уртачирчикском и Аккурганском районах.

На Левобережном Карасу был построен ряд плотинных водозаборных сооружений. Первым сооружением подобного типа стала Найманская плотина на 59-м километре течения, возведённая в 1926 году. От Найманской плотины берут начало каналы Алгабас, коллекторы РК-7 и РК-71. В 1930-1932 годах велось строительство Хантуганского водозаборного сооружения. В состав гидротехнического сооружения входит плотина и водораспределитель между каналом Маргуненкова, коллекторами РК-8 и РК-9. В 1960-1970-е годы были построены ещё 4 водозаборных узла, расположенные на 3-м, 13-м, 36-м и 56-м километрах трассы канала.

В верхнем течении от Карасу отходит крупный отвод Хандам, на 36-м километре — Ташкентский канал имени И.А. Палванова.

Чирчик-Бозсуйский каскад ГЭС — система из 20 действующих, а также ряда строящихся и проектируемых гидроэлектростанций, расположенных на реке Чирчик, а также её составляющих Пскем и Чаткал в Узбекистане.

Чирчик-Бозсуйские ГЭС организационно разделяются на пять каскадов: Урта-Чирчикских ГЭС, Чирчикских ГЭС, Кадырьинских ГЭС, Ташкентских ГЭС, Нижне-Бозсуйских ГЭС. Суммарные установленная мощность всех ГЭС каскадов — более 1200 МВт, среднегодовая выработка — 4,67 млрд кВт ч. Урта-Чирчикские ГЭС расположены на реке Чирчик, остальные ГЭС — на питаемых рекой Чирчик Деривационном канале и канале Бозсу.

Верхней ступенью каскада является Чарвакская ГЭС, мощность которой составляет половину мощности всего каскада. Высотная насыпная плотина ГЭС создает крупное Чарвакское водохранилище, осуществляющее регулирование стока в интересах всего каскада. Ниже расположены Ходжикентская и Газалкентская ГЭС — станции плотинного типа с насыпными плотинами, в чьи функции, помимо выработки электроэнергии, входит выравнивание сбросов воды с мощной Чарвакской ГЭС. Ниже Газалкентской ГЭС на реке Чирчик расположен Газалкентский гидроузел с водозаборником, питающим деривационный канал Чирчикских ГЭС и, через него, — канал Бозсу с отводами. Большинство нижележащих ГЭС построены по деривационной схеме с деривационными каналами.

Помимо выработки электроэнергии, сооружения каскада имеет большое значение как источники воды для орошения и водоснабжения.

Источники: оценки и расчеты НИЦ МКВК
